Модулі/Система

This page is a translated version of the page Modules/System and the translation is 100% complete.

Модуль	Ім'я	Версія	Ліцензія	Джерело	Мови	Платформи	Тип	Автор	Опис
System	Збір даних ОС	2.3	GPL2	daq_System.so	en,uk,ru,de	x86,x86_64,ARM	DAQ	Роман Савоченко	Надає збір даних із ОС. Підтримуються джерела даних ОС Linux: HDDTemp, Sensors, Uptime, Memory, CPU, ДБЖ та інше. Зробити (To Do): - додати вимірювання споживання пам'яті за процесами або групами процесів.

Модуль надає можливість автоматичного пошуку підтримуваних та активних джерел даних із створенням параметрів для доступу до них, а також реалізацію функції горизонтального резервування, а саме спільної роботи з віддаленою станцією цього-ж рівня.

1 Об'єкт контролера даних

Для додання джерела даних ОС створюється та конфігурується об'єкт контролера у OpenSCADA. Приклад вкладки конфігурації об'єкта контролера цього типу зображено на рис.1.

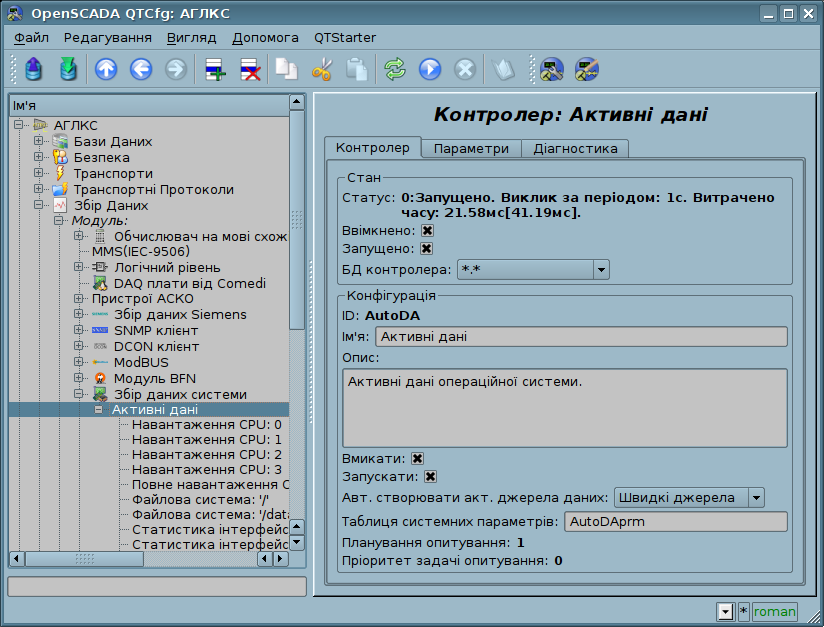

Рис.1. Вкладка конфігурації об'єкту контролеру.

За допомогою цієї вкладки можна встановити:

Стан об'єкту контролеру, а саме: Статус, "Включений", Запущений" та ім'я БД, яка містить конфігурацію.
Ідентифікатор, ім'я та опис контролеру.
Стан, у який переводити об'єкт контролеру при завантажені: "Включений" та "Запущений".
Автоматичний пошук активних джерел даних та створення параметрів для них, для режимів: "Ручний", "Швидкі джерела", "Повільні джерела", "Всі джерела".
Ім'я таблиці для зберігання конфігурації параметрів об'єкту контролеру.
Політика планування та пріоритет задачі збору даних.

2 Параметри

Модуль System надає тільки один тип параметрів — "Всі параметри". Додатковими конфігураційними полями параметрів цього модуля (рис.2) є:

частина системи;
додатковий (залежить від джерела даних).

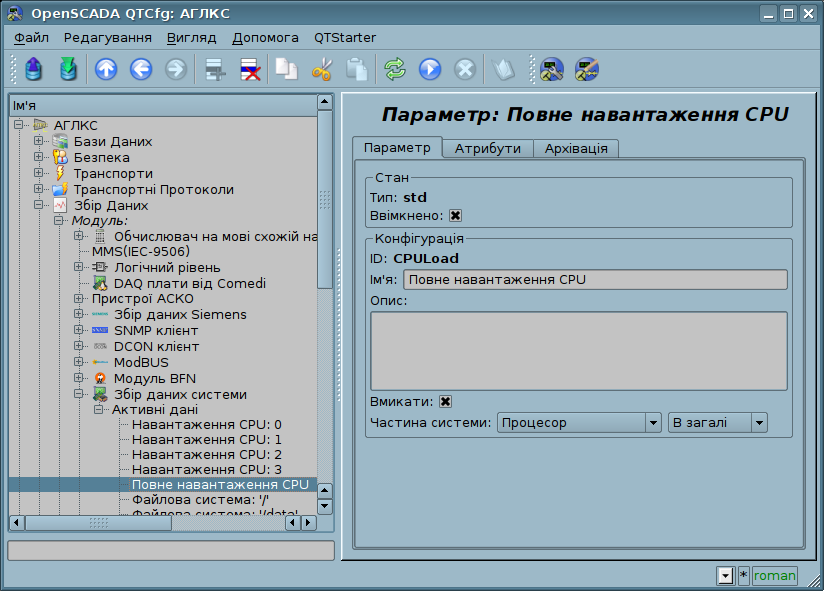

Рис.2. Вкладка конфігурації параметру.

В таблиці нижче наведено перелік підтримуваних джерел даних ОС, значення додаткового конфігураційного поля та атрибути параметрів.

Джерело даних	Значення додаткового конфігугаційного поля	Атрибути параметру	Вимоги
Процесор (CPU)	Ім'я/номер процесору. Може містити значення номеру процесору або бути "Взагалі" за всіма процесорами <gen>.	[real] load: Завантаження (%) [real] sys: Система (%) [real] user: Користувач (%) [real] idle: Бездія (%)
Пам'ять (MEM)	Не використовується	[dec] free: Вільно (кБ); [dec] total: Усього (кБ); [dec] use: Використано (кБ); [dec] buff: Буфера (кБ); [dec] cache: Кеш (кБ); [dec] sw_free: Своп вільно (кБ); [dec] sw_total: Своп усього (кБ); [dec] sw_use: Своп використано (кБ).
Сенсори (sensors)	Не використовується	Атрибути визначаються сенсорами, доступними на материнській платі. Для кожного сенсору створюється окремий атрибут.	Для роботи використовується бібліотека libsensors або програма mbmon. Більш пріоритетною у використанні є бібліотека libsensors, оскільки mbmon має проблеми на багатоядерних архітектурах.
Температура HDD (hddtemp)	Диск. Доступні у системі диски.	[string] disk: Ім'я; [string] ed: Одиниця виміру; [real] t: Температура.	Має бути встановлена, сконфігурована та запущена як сервіс програма hddtemp.
Час роботи (uptime)	Час роботи: Система; Станція.	[dec] full: Секунди повністю; [dec] sec: Секунди; [dec] min: Хвилини; [dec] hour: Години; [dec] day: Дні.
HDD Smart (hddsmart), повільний	Диск. Доступні в системі диски.	Атрибути визначаються SMART-полями, доступними для визначеного диску. Для кожного поля створюється окремий атрибут.	Має бути встановлена та доступна утиліта smartctl.
Статистика HDD (hddstat)	Диск або розділ. Доступні в системі диски та розділи.	[real] rd: Прочитано (Б), скид на значенні 2.2¹²; [real] rdSp: Швидкість читання (Б/с); [real] wr: Записано (Б), скид на значенні 2.2¹²; [real] wrSp: Швидкість запису (Б/с).
Статистика мережі (netstat)	Мережевий інтерфейс. Мережеві інтерфейси доступні у системі.	[real] rcv: Прийнято (Б), скид на значенні 4.3⁹; [real] rcvSp: Швидкість отримання (Б/c); [real] trns: Передано (Б), Скид на значенні 4.3⁹; [real] trnsSp: Швидкість передачі (Б/c).
ДБЖ (NUT) (ups), повільний	ДБЖ. Доступні в системі та мережі ДБЖ.	Атрибути визначаються доступними у ДБЖ властивостями. Для кожної властивості створюється окремий атрибут.	У системі або мережі (не виявляється автоматично та адресу треба визначати прямо) має бути доступним демон NUT "upsd".
Файлова система (FS)	Файлові Системи. Підключені файлові системи.	[real] total: Разом (ГБ); [real] used: Використано (ГБ); [real] free: Вільно (ГБ); [dec] totalN: Разом файлових вузлів; [dec] usedN: Використано файлових вузлів; [dec] freeN: Вільно файлових вузлів.
Сенсори Qt (QSensor)	Тип сенсора з переліку, який визначається джерелом та у якому може бути: QAccelerometer, QAmbientLightSensor, QCompass, QIRProximitySensor, QLightSensor, QMagnetometer, QOrientationSensor, QProximitySensor, QRotationSensor, QTapSensor.	[string] st: Стан; [bool\|dec\|real\|string] pr{N}: Властивість {N}.
