Бібліотеки/Пристрої

This page is a translated version of the page Libs/Devices and the translation is 26% complete.

Назва	Версія	Ліцензія	Джерело	Мови	Автор	Опис
Бібліотека промислових пристроїв	2.5	GPLv2	OscadaLibs.db (SQL, GZip) > DAQ.tmplb_DevLib	en, uk, ru	Роман Савоченко Константин (IrmIngeneer) (2018), Арсен Закоян (2017), Руслан Ярмолюк (2017)	Бібліотека шаблонів надання доступу до даних промислових пристроїв через мережу із доволі простими протоколами, на кшталт пристроїв загальної промислової автоматики та лічильників різних ресурсів. Засновано: Січень 2010 Спонсоровано: залежно від елементу ... Початково створено: у старій Wiki Використано: багатьма проектами на OpenSCADA

Бібліотеку пристроїв користувацьких протоколів створено для надання доступу до даних промислових пристроїв через мережу із доволі простим протоколом, на кшталт пристроїв загальнопромислової автоматики та лічильників різних ресурсів, із протоколом достатньо простим до реалізації у модулі користувацького протоколу, з використанням наявних комплексних протоколів (ModBus, OPC_UA, HTTP) або безпосередньо на внутрішній мові подібній до Java.

Назви шаблонів та їх параметрів доступні на мовах: Англійська, Українська та Російська. Їх вихідний код написано у мово(людська)-незалежному режимі з викликом функції перекладу tr() та переклад цих повідомлень також доступний Англійською, Українською та Російською.

Для підключення бібліотеки до проекту станції OpenSCADA ви можете отримати файл БД як:

такий що постачається з готовим та відповідним пакетом дистрибутиву Linux на кшталт "openscada-libdb-main", "openscada-LibDB.Main";
найбільш актуальний та безпосередньо отриманий з репозиторію subversion, перетворений у файл БД SQLite шляхом:

$ wget http://oscada.org/svn/trunk/OpenSCADA/data/LibsDB/OscadaLibs.sql
$ sqlite3 -init OscadaLibs.sql OscadaLibs.db .exit

завантаження прикріпленого тут.

Цей завантажений файл ви надалі можете розмістити у теці проекту станції та створити об'єкт бази даних модуля БД "SQLite", зареєструвавши файл бази даних у конфігурації.

Для DAQ-шаблонів, загалом, вам треба створити представницький об'єкт пристрою у модулі Логічного контролеру та обрати відповідний шаблон із бібліотеки шаблонів. Далі, для коректної конфігурації, дотримуйтесь специфіки шаблону у його особистому описі. Концепцію доступу до даних через користувацький протокол можна зобразити як на рисунку 1.

Рис.1. Концепція доступу до даних через користувацький протокол.

Як можна бачити з рисунку 1, взаємодія з пристроєм відбувається через деякий транспорт на якому вони фізично базуються. Запит до транспорту Ви можете надіслати:

Безпосередньо за допомогою функції системного API OpenSCADA об'єкту транспорту string messIO( string mess, real timeOut = 0 );, якщо протоколоспецифічна частина дуже проста та дані вам потрібно лише вилучити.
Загорнутий запит даних req, функцією int messIO( XMLNodeObj req, string prt ); та для протоколу prt, якщо протокольна частина достатньо складна та вже представлена у OpenSCADA.
Загорнутий запит даних специфічний до користувача за допомогою функції int messIO( XMLNodeObj req, "UserProtocol" ); та реалізації користувацького протоколу, якщо протокольна частина достатньо складна та ще відсутня у OpenSCADA. Користувач реалізує тут саму протоколоспецифічну частину у модулі UserProtocol та частину специфічну до даних у шаблоні для модуля Логічного Рівня або безпосередньо у процедурі контролеру на внутрішній мові програмування модуля JavaLikeCalc.

Цей останній метод наразі розвинено до можливості формування протокольної частини коду безпосередньо у тому-ж коді шаблону, як окрема вбудована функція через виклик функції запиту першого методу, якщо немає потреби повторного використання, або навіть якщо така потреба є та тут має сенс створення комплексного шаблону, який зможе поєднувати роль й вихідного протоколу, через його підключення також до модуля користувацького протоколу. Та воно буде повністю зберігатися у одній бібліотеці шаблонів.

Пряма робота із вихідним транспортом функції string messIO( string mess, real timeOut = 0 ); не передбачає блокування транспорту поза викликом цієї функції, а відтак, для складних протоколів із посилками відповіді більш ніж у одному пакеті, що передбачає процес "доочікування", не можна використовувати спільний транспорт, за яким можливе надсилання пакетів різних протоколів або навіть один, але з різних завдань (об'єктів контролерів). Відтак, якщо є потреба використання спільного транспорту, то розташовуйте параметри опитування за протоколом у одному об'єкті контролеру (завдані) або використовуйте модуль користувацького протоколу, до якого це зауваження не має стосунку, оскільки він здійснює таке блокування на час виклику процедури обробки, як і решта модульних протоколів OpenSCADA. Для розташування реалізації протоколу тут ви маєте виконати та дотримуватися наведених вимог:

бути власником прав або автором коду та розповсюджувати його під будь-якою вільною ліцензією, перевага надається GPL;
приготувати та зберегти у окремому файлі БД SQLite, або як текстовий файл, щодо: опису параметрів (ВВ), коду процедури написаному та відформатованому за якоюсь системою;
написати короткий опис та інструкцію підключення пристрою за протоколом у спосіб схожий на інші тут;
написати прямий запит до теми форуму "Розробка OpenSCADA" щодо розташування протоколу тут, включити докази його працездатності від будь-якого розробника OpenSCADA або коротке демонстраційне відео.

1 Загальні протоколи

1.1 Сканер ModBus (ModBusScan)	1.0	GPLv2	*	en, uk, ru	Роман Савоченко

Сканер ModBus щодо Кілець (1), Вхідних Кілець (2), Регістрів (3), Вхідних Регістрів (4); у діапазоні [0...65535]. Шаблон корисний для вивчення невідомих пристроїв ModBus, скануванням їх мапи Кілець та Регістрів для виявлення наявних адрес даних. Сканування відбувається по одному елементу, чи то кільцю чи регістру, для попередження недоступності даних на пристроях суворого доступу даних. Сам протокол ModBus реалізовано модулем OpenSCADA DAQ.ModBus, разом з яким шаблон і передбачено до використання.

Загальна працемісткість: 0.2 ЛД^[!]
Спонсорування, загальну працемісткість: ТОВ "СВІТоВИР"

ВВ шаблону

Ідентифікатор	Параметр	Тип	Режим	Атрибут	Конфігурація	Значення
lim	Час обмеження, секунд	Ціле	Вхід	Не атрибут	Постійна	10
type	Тип	Вибір цілих чисел	Вхід	Повний доступ	Змінна	2 0;1;2;3 Кільця (1);Вхідні Кільця (2);Регістри (3);Вхідні Регістри (4)
begin	Початок (0...65536)	Ціле	Вихід	Повний доступ	Змінна
end	Кінець (0...65536)	Ціле	Вихід	Повний доступ	Змінна
res	Результат	Текст	Вихід	Тільки читання	Змінна
this	Об'єкт	Об'єкт	Вхід	Не атрибут	Змінна

Конфігурація та використання

1. Створити об'єкт контролеру джерела, або використати придатний, у модулі "ModBus".

2. Створити об'єкт параметру джерела у попередньому об'єкті контролеру джерела, встановити його Ідентифікатор на кшталт "ModBusScan", обрати його тип у "Логічний" та обрати цей шаблон для нього. Увімкнути параметр.

3. У вкладці "Конфігурація шаблону" об'єкту логічного параметру ви маєте встановити:

Час обмеження, секунд — час обмеження виконання одного циклу, значення по замовченню є нормальним.

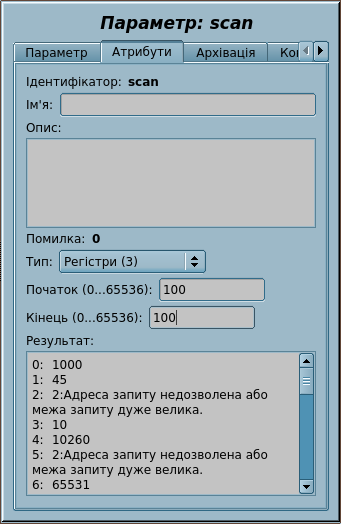

4. РЕЗУЛЬТАТ: Обранням типу даних та встановленням атрибутів діапазону сканування "Початок" та "Кінець" ви отримаєте результат сканування у атрибуті "Результат", який буде доповнюватися у процесі сканування.

1.2 ModBus base (mbBase)	1.0	GPLv2	*	en,uk,ru	Roman Savochenko

ModBus base template of the protocol implementing on the Logical Level. Designed mostly to use in the base of creation specific ModBus-based protocols for the standard-part registers' access (function 3 for reading and function 16 for writing) and appending the new protocol specific part. The template was designed to work both under control of the controller objects of the module ModBus and LogicLev and can be managed from the template of the initiative connections processing for assigned output transports.

Total complexity: 0.5 HD^[!]
Sponsored by, for whole complexity: Elyor Turaboev, BLUE STAR GROUP Ltd

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	Sockets.mbbase
addr	Device address, [0...247]	Integer	Input	Not attribute	Constant	1
mbType	ASCII\|TCP]	String	Input	Not attribute	Constant	RTU
maxBlkSz	ModBus maximum block size, [10...200]	Integer	Input	Not attribute	Constant	200
fragMerge	ModBus blocks merging	Boolean	Input	Not attribute	Constant	1
items	i\|u2\|i2\|u4\|i4\|r\|s]:{addr}:{w\|r\|~}:{id}:{nm}"	Text	Input	Full access	Variable
tr	Output transport	Object	Input	Not attribute	Variable
this	Object	Object	Input	Not attribute	Variable
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_frq	Frequency of calculation of the function, Hz	Real	Input	Not attribute	Variable	1000
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Serial" or "Sockets", and set its Identifier like to "mbbase", one for each the devices' used serial bus.

2. Set proper address and timeouts of the device.

3. Create and start a logical controller object or a ModBus controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for the devices on one bus. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to address of the transport into step 1. Leave the field empty for the ModBus controller object. Tracing for the address changing is supported.
Device address (for the logical controller object) — to logical address of the device on the bus under the transport in step 1. Tracing for the address changing is supported.
ModBus type (for the logical controller object) — to the ModBus protocol type/variant from the list: RTU, ASCII, TCP.
ModBus maximum block size (for the logical controller object) — to the ModBus protocol package data maximum size in the range [10...200].
ModBus blocks merging (for the logical controller object) — for allowance of merging the ModBus protocol fragmented blocks of the registers.

6. RESULT: The logical parameter object will: dynamically create needed attributes accordingly to the attribute "Items set" value and perform interaction and placing of gathered data to the parameter attributes. Also you are able to change for writable attributes.

1.3 DCON Protocol + Input AI (DCON_Prt)	1.0	GPLv2	* => UserProtocol	en
1.4 DCON Protocol + Input AO (DCON_Prt_AO)	1.0	GPLv2	* => UserProtocol	en
1.5 DCON Protocol + Input DI (DCON_Prt_DI)	1.0	GPLv2	* => UserProtocol	en
1.6 DCON Protocol + Input DO (DCON_Prt_DO)	1.0	GPLv2	* => UserProtocol	en	Roman Savochenko

Input and output parts of the protocol DCON implementation with the input part designed for typical AI, DI, AO, DO modules at up to 20, 32, 8, 32 channels. The protocol DCON client part also implemented by the OpenSCADA module DAQ.DCON.

INPUT USER PROTOCOL'S PART — full-featured implementation of typical DAQ modules suitable to multiple using on one bus and multiple using of the templates.

Configuring and using

1. Create of needed user protocol objects based on the templates, with ID like to DCON_[AI,AO,DI,DO].

2. Configure the input part of the protocol objects for their addresses, CRC and establish them links to real data.

3. Create one or several input transports of the type "Serial" mostly and set its to any ID.

4. Set proper address and the timeouts to the Serial devices.

5. Select for one or several user protocols created in the step 1.

6. RESULT: all requests to the input transport(s) will be processed by the input part of the user protocol objects.

OUTPUT USER PROTOCOL'S XML REQUEST STRUCTURE — <ReqSymb addr="{toAddr}" err="{err}" CRC="{CRC}">{req}</ReqSymb>

ReqSymb — symbol of the request type into the tag name, like to: '#', '@', etc;

toAddr — remote host address [0...240];

CRC — sign [0,1] of using CRC;

req — data of the request and response;

err — sets for the request result.

Configuring and using

1. Create or use allowed user protocol objects based on the templates, with ID like to "DCON".

2. Create an output transport of the type "Serial" and set its ID like to "DCON", one transport suitable for more receivers.

3. Set proper address and timeouts for the Serial device.

4. Place some requesting commands directly into allowed or a new internal OpenSCADA procedure like to:

req = SYS.XMLNode("#"); req.setAttr("ProtIt","DCON").setAttr("addr","5");
SYS.Transport.Serial.out_DCON.messIO(req, "UserProtocol");
data = req.attr("err").toInt() ? "" : req.text();

5. RESULT: Into the variable data you will get the request's data part if no errors occur. The data is values of the analog inputs.

1.7 Distributed Network Protocol 3 (DNP3)	0.8	GPLv2	*	en, uk, ru	Roman Savochenko

Distributed Network Protocol 3 (DNP3) is a set of communications protocols used between components in process automation systems. Its main use is in utilities such as electric and water companies. Usage in other industries is not common. It was developed for communications between various types of data acquisition and control equipment. Competing standards include the older Modbus protocol and the newer IEC 61850 protocol and IEC 61870.

Total complexity: 2.0 HD^[!]
Sponsored by, for whole complexity: Hadi Ramezani and Hossein Malakooti

Details
The template implements currently for the client, which uses the followed functions: Confirm (0x00), Read (0x01), Write (0x02), Enable (0x14) and Disable (0x15) Spontaneous Messages.

And which implements and tested for the followed point-oriented objects (data types):

1.[2] — Binary Input [with status]
2.[1] — Binary Input Changed [w/o time]
3.[2] — Double-bit Input [with status]
4.[1] — Double-bit Input Changed [w/o time]
10.[2] — Binary Output (reading back and used to write also) [with status]
20,21.[1] — Binary Counter (Typical,Frozen) [32-Bit]
22,23.[1] — Binary Counter Changed (Typical,Frozen) [32-Bit w/o time]
30.[1,5] — Analog Input [32-bit integer value with flag, 32-bit floating point value with flag]
32.[7] — Analog Input Changed [32-bit floating point value with flag and event time]
40.[1] — Analog Output (reading back and used to write also) [32-bit integer value with flag]
50 — Time and Date (just passed and not read) [indexed absolute time and long interval]
60.[1,2,3,4] — Classes [0,1,2,3]
80.[1] — Device [Restart 7=Off(0x01)]
110.[1] — Octet String (just passed and not read) [Sized by variation]

Considering the purpose and the application area, the protocol does not provide the direct determination of the requested data and the device, that implements it, provides all available ones upon request for the Class 0 data, after which only changes are requested for the Classes 1, 2, 3.

All received and controlled data is accumulated in an object of the attribute "items" for further control as an object in a table of the widget "Main.objProps", according to the complex object definition.

For standard control over parameter attributes, including archiving, it is possible to define the necessary data to create a separate representative attribute for them, which is described in the attribute "itemsSet", where they can be defined individually, with a semantic identifier and name, or in a range named by a template. The data in the attribute "itemsSet" is defined by records in the format ai|ao|cnt|di|do:{pnt}[-{endPnt}][:a[:{NameBase}]], where:

ai|ao|cnt|di|do — data type, where:
- "ai" — analog inputs, transmitted by the functions 30 and 32;
- "ao" — analog outputs, transmitted by the function 40;
- "cnt" — counters, transmitted by the functions 20, 21, 22, 23; so Typical and Frozen counters is in one space;
- "di" — discrete inputs, transmitted by the functions 1, 2, 3, 4; so Binary Input and Double-bit Input is in one space;
- "do" — discrete outputs, transmitted by the function 10.
{pnt} — point number of the range begin;
{endPnt} — the range end (the last point number);
a — sign of creating the representative attribute for the parameter or the parameters group;
{NameBase} — naming base of the attributes.

Examples of the parameters definition, rows of the attribute "itemsSet":

ai:0-9:a — analog inputs in the points range [0...9] with forming the attributes;
ao:0-9:a — analog outputs in the points range [0...9] with forming the attributes;
di:0-9:a — discrete inputs in the points range [0...9] with forming the attributes;
do:0-9:a — discrete outputs in the points range [0...9] with forming the attributes;
cnt:0-9:a — counters in the points range [0...9] with forming the attributes.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	Sockets.out_DNP3
dest	Destination [0...65520]	Integer	Input	Not attribute	Constant	10
src	Source [0...65520]	Integer	Input	Not attribute	Constant	1
tmRetr	Retry connection time, seconds	Real	Input	Not attribute	Constant	10
tmPoolEv	Poll events time, seconds	Real	Input	Not attribute	Constant	1
tmPoolAll	Poll all time, seconds	Real	Input	Not attribute	Constant	60
itemsSet	ao\|cnt\|di\|do:{pnt}[-{endPnt}][:a[:{NameBase}]]"	Text	Input	Full access	Variable
items	All items	Object	Output	Full access	Variable
tr	Output transport	Object	Input	Not attribute	Variable
ctx	IO context	Object	Input	Not attribute	Variable
oAVals	Output values	Object	Output	Not attribute	Variable
this	Object	Object	Input	Not attribute	Variable
f_frq	Frequency of calculation of the function, Hz	Real	Input	Not attribute	Variable	1000
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Sockets", set its Identifier like to "DNP3", one for each the device-PLC.

2. Set proper address with port 20000 and timeouts of the Sockets device-PLC.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties. The interaction period preferred to be about 0.1 second.

4. Create a logical parameter object and select this template for that, one for each the device-PLC. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to address of the transport into step 1. Tracing for the address changing is supported.
Destination — remote station address in the integer range [0...65520].
Source — the same station address (source) in the integer range [0...65520].
Retry connection time — retry connection time in seconds, at the connection missing and no response detection.
Poll events time — time in seconds of the events periodical polling (Class 1).
Poll all time — time in seconds of the complete data requesting (Class 0,1,2,3).

6. RESULT: The logical parameter object will perform interaction and placing of the gathered data to the object "items", creation/placing and checking for commands of the proper attributes, created by the "itemsSet" instruction.

7. In the process of the working, through the tab "Attributes" of operational data, in addition to obtaining the result, it is possible to perform operative setup and control on:

Items set by — for controlled items naming and definition as attributes and accessible for write.
All items, {Item attributes} — direct writing for the writable items.

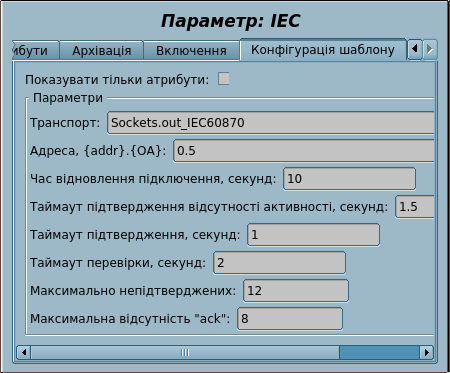

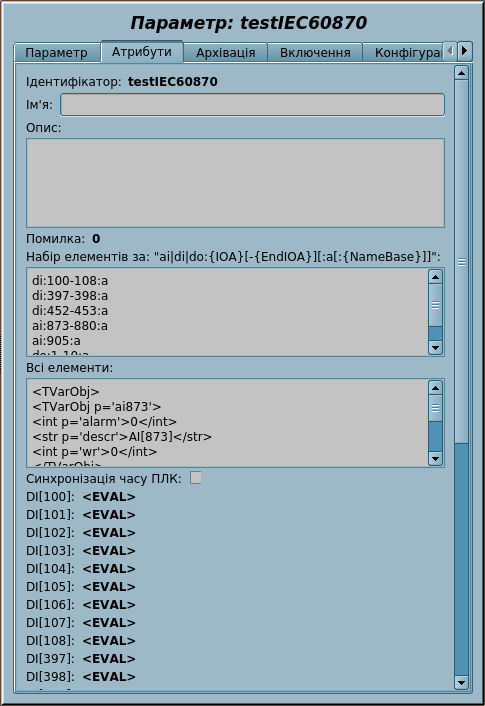

1.8 IEC-60870 (IEC60870)	1.4	GPLv2	*	en, uk, ru	Роман Савоченко

IEC 60870 у частині 5 є одним з набору стандартів IEC 60870 який визначає системи, що використовуються у віддаленому контролі (телемеханіці — диспетчерському контролі та зборі даних) у інженерній електриці та у застосунках автоматизації енергетичних систем. Частина 5 надає комунікаційний профіль для надсилання базових повідомлень віддаленого контролю між двома системами, який використовує постійні прямі підключення даних між системами.

Стан реалізації протоколу:
- КЛІЄНТ ЧАСТИНИ 104 (Ethernet транспорт) специфікації;
- Сервіси: STARTDT, STOPDT, TESTFR, Ack, C_IC_NA_1 (100), C_CI_NA_1 (101), C_SC_NA_1 (45), M_SP_NA_1 (1), M_SP_TA_1 (2), M_DP_NA_1 (3), M_DP_TA_1 (4), M_ME_NB_1 (11), M_ME_NC_1 (13), M_ME_TF_1 (36), C_CS_NA_1 (103);
- Для інформаційних сервісів підтримується ввімкнення та вимкнення послідовного (SQ) режиму.
Загальна працемісткість: 3.8 ЛД^[!]
Спонсорування, початкової імплементації на 3.0 ЛД^[!]: Устьянцев Михайло
Спонсорування, розширення на 0.8 ЛД^[!]: ТОВ "СВІТоВИР"
Завдання реалізації

Деталі
Враховуючи призначення та сферу застосування, протокол не передбачає прямого визначення запитуваних даних та пристроєм, що його реалізує, надаються всі наявні, за запитом командою C_IC_NA_1, після чого надсилаються лише зміни.

Всі отримані та контрольовані дані акумулюються у об'єкті атрибуту "items" задля подальшого контрою як об'єкт із представленням даних у таблиці віджету "Main.objProps", згідно до визначення комплексного об'єкту.

Для стандартного контролю через атрибути параметру, включно з можливістю архівування, передбачено можливість визначити потрібні дані для створення для них окремого представницького атрибуту, що описується у атрибуті "itemsSet", де вони можуть визначатися як окремо, зі смисловим ідентифікатором та назвою, або за діапазоном із найменуванням по шаблону. Визначення даних у атрибуті "itemsSet" здійснюється записами у форматі ai|di|do:{IOA}[-{EndIOA}][:a[:{NameBase}]], де:

ai|di|do — тип даних, де:
- "ai" — аналогові входи, передані повідомленням M_ME_NB_1, M_ME_NC_1, M_ME_TF_1 та запитані C_IC_NA_1;
- "di" — дискретні входи, передані повідомленням M_SP_NA_1, M_SP_TA_1, M_DP_NA_1, M_DP_TA_1 та запитані C_IC_NA_1;
- "do" — дискретні виходи, передавані командою C_SC_NA_1.
{IOA} — адреса параметру або початок діапазону;
{EndIOA} — кінець (адреса останнього елементу) діапазону;
a — ознака створення репрезентативних атрибутів для параметру або групи параметрів;
{NameBase} — база назви атрибуту(ів).

Приклади визначення параметрів, рядки атрибуту "itemsSet":

di:100-108:a — дискретні входи за діапазоном адрес [100...108] із формуванням атрибутів;
ai:873-880:a — аналогові входи за діапазоном адрес [873...880] із формуванням атрибутів;
do:1-10:a — дискретні виходи за діапазоном адрес [1...10] із формуванням атрибутів.

Модулем надається вбудована підтримка синхронізації часу ПЛК, надсиланням сервісної команди C_CS_NA_1.

У шаблоні вперше використано незапитувальний режим вихідного транспорту та вільне створення атрибутів під час виконання.

ВВ шаблону

Ідентифікатор	Параметр	Тип	Режим	Атрибут	Конфігурація	Значення
transport	Транспорт	Рядок	Вхід	Не атрибут	Константа	Sockets.out_IEC60870
addr	Адреса, {addr}.{OA}	Рядок	Вхід	Не атрибут	Константа	0.5
tmRetr	Час відновлення підключення, секунд	Реальний	Вхід	Не атрибут	Константа	10
tmPoolAll	Час опитування всього, секунд	Реальний	Вхід	Не атрибут	Константа	60
t1	Таймаут підтвердження відсутності активності, секунд	Реальний	Вхід	Не атрибут	Константа	1.5
t2	Таймаут підтвердження, секунд	Реальний	Вхід	Не атрибут	Константа	1
t3	Таймаут перевірки, секунд	Реальний	Вхід	Не атрибут	Константа	2
k	Максимально непідтверджених	Цілий	Вхід	Не атрибут	Константа	12
w	Максимальна відсутність "ack"	Цілий	Вхід	Не атрибут	Константа	8
itemsSet	di\|do:{IOA}[-{EndIOA}][:a[:{NameBase}]]"	Текст	Вхід	Повний доступ	Змінна
items	Всі елементи	Об'єкт	Вихід	Повний доступ	Змінна
syncTimePLC	Синхронізація часу ПЛК	Логічний	Вхід	Повний доступ	Змінна
oAVals	Вихідні значення	Об'єкт	Вхід	Не атрибут	Змінна
this	Об'єкт	Об'єкт	Вхід	Не атрибут	Змінна
f_start	Прапорець запуску функції	Логічний	Вхід	Не атрибут	Змінна	0
f_frq	Частота обчислення функції (Гц)	Реальний	Вхід	Не атрибут	Змінна	1000
f_stop	Прапорець зупинки функції	Логічний	Вхід	Не атрибут	Змінна	0
f_err	Помилка функції	Рядок	Вхід	Не атрибут	Змінна	0

Конфігурація та використання

1. Створити вихідний транспорт типу "Сокети", встановити його Ідентифікатор на кшталт "IEC60870", один на кожен пристрій-ПЛК.

2. Встановити відповідну адресу з портом 2404 та таймаутами Сокетів пристрою-ПЛК.

3. Створити та запустити об'єкт логічного контролеру або використати придатний з потрібними властивостями планування. Для взаємодії за IEC-60870-104 вам потрібно період виконання не більше ніж 0.1 секунда!

4. Створити об'єкт логічного параметру та обрати цей шаблон для нього, один на кожний пристрій-ПЛК. Увімкнути параметр.

5. У вкладці "Конфігурація шаблону" об'єкту логічного параметру ви маєте встановити:

Транспорт — адреса транспорту на кроці 1. Підтримується стеження за зміною адреси.
Адреса — адреса віддаленої станції та об'єкту у форматі "{addr}.{OA}", для фізичних систем без шлюзування не має особливого значення.
Час відновлення підключення — час відновлення підключення у секундах, за відсутності підключення.
Час опитування всього — час запиту всіх даних у секундах, надсиланням C_IC_NA_1.
Таймаут підтвердження відсутності активності, у секундах.
Таймаут підтвердження, у секундах.
Таймаут перевірки, у секундах.
Максимально непідтверджених — не використовується у клієнті оскільки він не генерує таких потоків.
Максимальна відсутність "ack" — максимум вхідних пакетів після яких клієнт надсилає "Ack".

6. РЕЗУЛЬТАТ: Об'єкт логічного параметру буде здійснювати взаємодію та розміщення зібраних даних у об'єкті "items", створення/розміщення та перевірку команд за відповідними атрибутами, створеними за інструкцією у "itemsSet".

7. У процесі роботи, через вкладку оперативних даних "Атрибути", окрім отримання результату можна здійснювати оперативне налаштування та контроль щодо:

Набір елементів за — для контрольованого найменування елементів та визначення як атрибути та доступні для запису.
Всі елементи, {Атрибути елементів} — прямий запис елементів доступних для запису.

1.9 IEC-62056 (IEC62056)	1.1	GPLv2	*	en, uk, ru	Роман Савоченко

IEC 62056 є набором стандартів для вимірювання електрики та обміну даними. IEC 62056 стандарти є міжнародними версіями специфікації DLMS/COSEM.

Стан реалізації протоколу:
- КЛІЄНТ ЧАСТИНИ 46 специфікації;
- читання прямо визначених OBIS.
Загальна працемісткість: 3.3 ЛД^[!]
Спонсорування, загальну працемісткість: ТОВ "СВІТоВИР АВТоМАТИК"

Деталі
DLMS або Специфікація Мов Повідомлень Пристроїв (початково Специфікація Повідомлень Розподілених Ліній) є набором стандартів розроблених та підтримуваних Асоціацією Користувачів DLMS (DLMS UA) та адаптованих IEC TC13 WG14 у серію стандартів IEC 62056.

COSEM або Супутня Специфікація для Вимірювання Енергії, включає набір специфікацій які визначають транспорт та прикладний шар DLMS протоколу. Асоціація Користувачів DLMS визначає протоколи у наборі чотирьох документів специфікації, а саме Зелена Книга, Жовта Книга, Синя Книга та Біла Книга. Синя Книга описує об'єктну модель вимірювача COSEM та ідентифікаційну систему об'єктів OBIS, Зелена Книга описує архітектуру та протоколи, Жовта Книга опікується всіма питаннями зосередженими на тестуванні сумісності, Біла Книга містить глосарій термінів.

При реалізації шаблону використано наступні стандарти:

"IEC 62056-46:2007" — Шар Комунікації Даними з використанням HDLC протоколу.
"IEC 13239:2002" — Телекомунікації та обмін інформацією між системами — процедури Високо-Рівневого контролю комунікацій даними (HDLC).
"IEC 62056-53:2006" — прикладний шар COSEM.
"IEC 62056-61:2006" — система ідентифікації Об'єктів (OBIS).
"IEC 62056-62:2006" — Інтерфейсні класи.

Цей протокол не визначає шляху запиту-опитування всіх доступних змінних, на кшталт протоколів IEC-60870 та DNP3, тож ми маємо вказати їх безпосередньо та попередньо отримати їх для конкретного пристрою.

Шаблон початково було реалізовано для роботи із лічильником електрики Actaris SL7000, для якого отримано наступні корисні OBIS коди запиту:

Одиночні елементи

"1-0.0.96.1.255.255-2" — серійний номер;
"1-0.0.142.1.1.255-2" — версія програми;
"8-0.0.1.0.0.255-2" — час лічильника;
"3-1.1.14.7.0.255-0" — Миттєва Частота (основні частоти);

Множинні-групові елементи

"7-255.255.98.133.2.255-2" — Загальні Регістри Енергії;
"7-1.1.98.128.1.255-2" — кут фази;
"7-1.1.98.128.2.255-2" — нейтраль;
"7-1.1.98.128.3.255-2" — Потужність;
"7-1.1.98.128.4.255-2" — RMS;
"7-1.1.98.128.5.255-2" — фактор Потужності;
"7-1.1.98.128.6.255-2" — зсув фази.

ВВ шаблону

Ідентифікатор	Параметр	Тип	Режим	Атрибут	Конфігурація	Значення
transport	Транспорт	Рядок	Вхід	Не атрибут	Константа	Serial.out_IEC62056
dest	Призначення "{UHDLC}[:{LHDLC}]", [0...16383]	Рядок	Вхід	Не атрибут	Константа	17:6168
src	Джерело [0...127]	Цілий	Вхід	Не атрибут	Константа	1
pass	Пароль пристрою	Рядок	Вхід	Не атрибут	Константа	ABCDEFGH
tmRetr	Час відновлення підключення, секунд	Реальний	Вхід	Не атрибут	Константа	10
tmPollAll	Час опитування всього, секунд	Реальний	Вхід	Не атрибут	Константа	10
itemsSet	Набір елементів за: "{OBIS}-{attr}"	Текст	Вхід	Повний доступ	Змінна
items	Всі елементи	Об'єкт	Вихід	Повний доступ	Змінна
tr	Вихідний транспорт	Об'єкт	Вхід	Не атрибут	Змінна
ctx	Контекст ВВ	Об'єкт	Вхід	Не атрибут	Змінна
this	Об'єкт	Об'єкт	Вхід	Не атрибут	Змінна
f_start	Прапорець запуску функції	Логічний	Вхід	Не атрибут	Змінна	0
f_frq	Частота обчислення функції (Гц)	Реальний	Вхід	Не атрибут	Змінна	1000
f_stop	Прапорець зупинки функції	Логічний	Вхід	Не атрибут	Змінна	0
f_err	Помилка функції	Рядок	Вхід	Не атрибут	Змінна	0

Конфігурація та використання

1. Безпосередньо створити вихідний транспорт типу "Послідовний", або за допомогою шлюзу "Сокети", та встановити його Ідентифікатор на кшталт "IEC62056", один на використану послідовну шину пристрою.

2. Встановити відповідну адресу та таймаути Послідовного пристрою.

3. Створити та запустити об'єкт логічного контролеру або використати придатний з потрібними властивостями планування. Період виконання має бути біля 0.1 секунда.

4. Створити об'єкт логічного параметру та обрати цей шаблон для нього, один на кожний пристрій-ПЛК. Увімкнути параметр.

5. У вкладці "Конфігурація шаблону" об'єкту логічного параметру маєте встановити:

Транспорт — адреса транспорту на кроці 1. Підтримується стеження за зміною адреси.
Призначення "{UHDLC}[:{LHDLC}]" — адреса віддаленої станції у форматі двох цифр у діапазоні [0...16383], цю адресу може бути вказано як одна цифра діапазону [0...127].
Джерело — адреса самої станції (джерела) у діапазоні цілого числа [0...127].
Пароль пристрою — пароль доступу пристрою.
Час відновлення підключення — час відновлення підключення у секундах, за відсутності підключення та відповіді.
Час опитування всього — час запиту всіх даних у секундах, вказаних у "itemsSet".

6. РЕЗУЛЬТАТ: Об'єкт логічного параметру буде здійснювати взаємодію та розміщення зібраних даних у об'єкті "items", створення/розміщення зібраних даних у відповідних атрибутах значень.

7. У процесі роботи, через вкладку оперативних даних "Атрибути", окрім отримання результату можна здійснювати оперативне налаштування та контроль щодо:

Набір елементів за — стосовно доповнення OBIS пристрою для їх читання.

1.10 OWEN (OWEN)	0.8	GPLv2	*	en	Roman Savochenko, Constantine (IrmIngeneer)

OWEN data sources implementation in the OWEN protocol. Implemented wholly in the template for the protocol requesting and for dynamic data model of the OWEN data sources' data with support of the writing and original names of the parameters.

State of the protocol implementing: Client of the protocol for reading and writing the specified PLC properties.
Total complexity: 0.5 HD^[!]
Actual issues: The undocumented behaviour:
- МВ110-8А responds error 0x31 for reading "in-t": >1003023331932DCB43 <1010932D4791;
- and error 0x34 for it writing: >1003023334932D2A42 <1001932D0BEDBC.

Details
The field "addr" of the items can be wrote positive, for the 8 bit address [0...255], and negative, for the 11 bit address[-2047...0].

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	Serial.out_owen
items	Items set "{addr}:{func}:{f\|i\|u\|s}:{r\|w}[:{id}[:{nm}]]"	Text	Input	Full access	Variable
this	Object	Object	Input	Not attribute	Variable

Configuring and using

1. Create an output transport of the type "Serial" directly or by the "Sockets" gate, and set its Identifier like to "owen", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for the devices on one bus. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to address of the transport into step 1. Tracing for the address changing is supported.

6. RESULT: The logical parameter object will: dynamically create needed attributes accordingly to the attribute "Items set" value and perform interaction and placing of gathered data to the parameter attributes. Also you are able to change for writable attributes. Into the "Error" attribute, additionally to the same errors, you will get for statuses of the read and wrote values.

2 Industrial automation devices

2.1 Elemer TM510x (TM510x)	1.0	GPLv2	* => UserProtocol	en, uk, ru	Roman Savochenko

Multi-channels thermometer Elemer TM5102 and TM5103 of the firm Elemer.

Sponsored by: DIYA Ltd

Output user protocol's XML request structure
<mess addr="1" err="1:Error">{req}</mess>

req — request/respond data;

addr — remote station address (1...254);

err — sets to result of the request.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	tm510x
addr	Device address (1...254)	Integer	Input	Not attribute	Constant	1
devTp	Device type	Integer	Input	Read only	Variable
errors	Errors	String	Input	Read only	Variable
in1	Input 1	Real	Input	Read only	Variable
in2	Input 2	Real	Input	Read only	Variable
in3	Input 3	Real	Input	Read only	Variable
in4	Input 4	Real	Input	Read only	Variable
in5	Input 5	Real	Input	Read only	Variable
in6	Input 6	Real	Input	Read only	Variable
in7	Input 7	Real	Input	Read only	Variable
in8	Input 8	Real	Input	Read only	Variable

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "tm510", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to Identifier of the transport into step 1.
Device address — to logical address of the device on the bus under the transport in step 1.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes.

2.2 EDWARDS TURBOMOLECULAR PUMPS (SCU750)	1.0	GPLv2	* => UserProtocol	en, uk, ru	Roman Savochenko

Typical EDWARDS TURBOMOLECULAR PUMPS (http://edwardsvacuum.com) data acquisition by SCU750 Cotrol Unit protocol.

Sponsored by: Vassily Grigoriev, the Laboratory of Vacuum Technologies

Output user protocol's XML request structure
<mess addr="1" err="1:Error">{req}</mess>

req — request/respond data;

addr — remote station address (<0 — single; >=0 — multi port);

err — sets to result of the request.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	SCU750
addr	Device address (-1...255)	Integer	Input	Not attribute	Constant	1
perGet	Period data getting (s)	Real	Input	Not attribute	Constant	10
version	Version	String	Input	Read only	Variable
snCntrUnit	Serial number: Control Unit	String	Input	Read only	Variable
snPump	Serial number: Pump	String	Input	Read only	Variable
cntPumpHour	Pump hour counter (minutes)	Real	Input	Read only	Variable
cntCntrUnitHour	Control unit hour counter (minutes)	Real	Input	Read only	Variable
cntStart	Start counter	Real	Input	Read only	Variable
operMode	Pump Operation Mode	String	Input	Read only	Variable
errors	Errors	String	Input	Read only	Variable
events	Events	String	Input	Read only	Variable
tTMS	TMS temperature (°С)	Integer	Input	Read only	Variable
tMotor	Motor temperature (°С)	Integer	Input	Read only	Variable
rotSpeed	Rotational speed (HZ)	Integer	Input	Read only	Variable
comStart	Command: START	Boolean	Input	Full access	Variable
comStop	Command: STOP	Boolean	Input	Full access	Variable
comReset	Command: RESET	Boolean	Input	Full access	Variable
spSpeed	Set point: Speed	Integer	Input	Full access	Variable
spTMSt	Set point: TMS temperature	Integer	Input	Read only	Variable
spSpeedPrev	Set point: Speed (previous)	Integer	Output	Not attribute	Variable
cnt	Counter	Integer	Output	Not attribute	Variable
operModes	Operation modes	Object	Output	Not attribute	Variable

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "SCU750", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to Identifier of the transport into step 1.
Device address — to logical address of the device on the bus under the transport in step 1.
Period data getting — to needed acquisition period which more to the real processing by the logical level controller. Commands and some other functions will process immediately.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes. Also you are able to send some commands to the device through the writable attributes.

2.3 Sycon Multi Drop Protocol (SMDP)	1.0	GPLv2	* => UserProtocol	en, uk, ru	Roman Savochenko

STM devices for resonant frequency measurement for mass of deposited films attached to their surface by Sycon Instruments, Inc. (http://www.sycon.com).

Sponsored by: Vassily Grigoriev, the Laboratory of Vacuum Technologies

Output user protocol's XML request structure
<mess addr="16" try="1" err="1:Error">{req}</mess>

req — request/respond data;

addr — remote device address [16...254];

try — tries of the request;

err — sets to result of the request.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	SMDP
addr	Device address (16...254)	Integer	Input	Not attribute	Constant	16
perGet	Period data getting (s)	Real	Input	Not attribute	Constant	10
version	Firmware Version	String	Input	Read only	Variable
CfgPrmSSID	Configuration parameter session ID	Integer	Input	Read only	Variable
Srlno	Measurement serial number	Integer	Input	Read only	Variable
RawFreq	Channel freq.	Real	Input	Read only	Variable
GoodFreq	Last used, good channel freq. (Hz)	Real	Input	Read only	Variable
RawThick	Computed raw thickness, from frequency. (A)	Real	Input	Read only	Variable
XtalThick	Computed material related thickness, can be zeroed. (A)	Real	Input	Read only	Variable
XtalThick_F	Filtered computed material related thickness, can be zeroed. (A)	Real	Input	Read only	Variable
XtalRate	Rate, angstroms per second.	Real	Input	Read only	Variable
XtalRate_F	Rate, angstroms per second, filtered.	Real	Input	Read only	Variable
XtalLife	XtalLife (%)	Real	Input	Read only	Variable
XtalQual	Quality level (0-9).	Integer	Input	Read only	Variable
XtalQualPeak	Highest quality level seen (0-9).	Integer	Input	Read only	Variable
XtalStab	Stability level (0-9).	Integer	Input	Read only	Variable
XtalStabPeak	Highest stability level seen (0-9).	Integer	Input	Read only	Variable
XtalStat	Channel status.	String	Input	Read only	Variable
XtalLife_C	XtalLife (%).	Integer	Input	Read only	Variable
SessId	Session ID	Integer	Input	Full access	Variable
Fq	Xtal start freq. (Hz)	Real	Input	Full access	Variable
Fm	Xtal min freq. (Hz)	Real	Input	Full access	Variable
Density	Material density (gm/cc).	Real	Input	Full access	Variable
Zratio	Material Z ratio. Not scaled or unitized.	Real	Input	Full access	Variable
Tooling	1.000 is 100 % tooling (unity).	Real	Input	Full access	Variable
RateReq	Requested rate (A/S).	Real	Input	Full access	Variable
QlvlTrip	Quality threshold, if non 0 and exceeded, xtal fail occurs.	Integer	Input	Full access	Variable
SlvlTrip	Stability threshold, if non 0 and exceeded, xtal fail occurs.	Integer	Input	Full access	Variable

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "SMDP", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to Identifier of the transport into step 1.
Device address — to logical address of the device on the bus under the transport in step 1.
Period data getting — to needed acquisition period which more to the real processing by the logical level controller. Commands and some other functions will process immediately.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes. Also you are able to send some commands to the device through the writable attributes.

2.4 Power supply for turbomolecular pumps (TMH)	1.0	GPLv2	* => UserProtocol	en, uk, ru	Roman Savochenko

Power supply for turbomolecular pumps of the firm SHIMADZU, model EI-R04M.

Sponsored by: Vassily Grigoriev, the Laboratory of Vacuum Technologies

Output user protocol's XML request structure
<mess addr="1" err="1:Error">{req}</mess>

req — request/respond data;

addr — remote station address (1...32);

err — sets to result of the request.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	TMP
addr	Device address (-1...255)	Integer	Input	Not attribute	Constant	1
perGet	Period data getting (s)	Real	Input	Not attribute	Constant	10
modelID	Model ID	String	Input	Read only	Variable
errors	Errors	String	Input	Read only	Variable
rotSpeed	Rotational speed (HZ)	Integer	Input	Read only	Variable
I	Current (A)	Real	Input	Read only	Variable
axle1disb	Axle 1 disbalance	Integer	Input	Read only	Variable
axle2disb	Axle 2 disbalance	Integer	Input	Read only	Variable
MP_X1	MP X1	Integer	Input	Read only	Variable
MP_Y1	MP Y1	Integer	Input	Read only	Variable
MP_X2	MP X2	Integer	Input	Read only	Variable
MP_Y2	MP Y2	Integer	Input	Read only	Variable
MP_Z	MP Z	Integer	Input	Read only	Variable
operMode	Operation Mode	String	Input	Read only	Variable
comStart	Command: START	Boolean	Input	Full access	Variable
comStop	Command: STOP	Boolean	Input	Full access	Variable
comReset	Command: RESET	Boolean	Input	Full access	Variable
operCntr	Operation Control Mode	String	Input	Read only	Variable
comInteract	Interactive mode	Boolean	Input	Full access	Variable
comAutonom	Autonomous mode	Boolean	Input	Full access	Variable
cnt	Counter	Integer	Output	Not attribute	Variable
operModes	Operation modes	Object	Output	Not attribute	Variable

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "TMP", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to Identifier of the transport into step 1.
Device address — to logical address of the device on the bus under the transport in step 1.
Period data getting — to needed acquisition period which more to the real processing by the logical level controller. Commands and some other functions will process immediately.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes. Also you are able to send some commands to the device through the writable attributes.

2.5 Temperature measurement IT-3 (IT3)	1.2	GPLv2	* => UserProtocol	en, uk, ru	Roman Savochenko

Temperature measurement IT-3 from OmskEtalon.

Sponsored by: Vassily Grigoriev, the Laboratory of Vacuum Technologies

Output user protocol's XML request structure
<mess addr="1" err="1:Error">{req}</mess>

req — request/respond data;

addr — remote station address (1...32);

err — sets to result of the request.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	IT3
addr	Device address	Integer	Input	Not attribute	Constant	1
T	Temperature	Real	Input	Read only	Variable
H	Upper border	Boolean	Input	Read only	Variable
L	Lower border	Boolean	Input	Read only	Variable
relSt	Relay state	Boolean	Input	Read only	Variable

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "IT3", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device, typical it is "{serDevPath}:4800:8N2".

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to Identifier of the transport into step 1.
Device address — to logical address of the device on the bus under the transport in step 1.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes.

2.6 Power supply of beam-electrons evaporator (IVE-452HS-02)	1.0	GPLv2	* => UserProtocol	en, uk, ru	Roman Savochenko

Power supply of beam-electrons evaporator of "Plasma Tech" Ltd, from Moskov.

Sponsored by: Vassily Grigoriev, the Laboratory of Vacuum Technologies

Output user protocol's XML request structure:
<mess addr="255" err="1:Error">{req}</mess>

req — request/respond data;

addr — remote station address (0...255);

err — sets to result of the request.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	Sockets.out_IVE
addr	Device address	Integer	Input	Not attribute	Constant	255
COIA	Output current level set-point	Integer	Output	Full access	Variable
COUA	Output voltage level set-point	Integer	Output	Full access	Variable
COPA	Output power level set-point	Integer	Output	Full access	Variable
DIA	Output current	Integer	Input	Read only	Variable
DUA	Output voltage	Integer	Input	Read only	Variable
DPA	Output power	Integer	Input	Read only	Variable
DFA	Electric arcs frequency	Integer	Input	Read only	Variable
DAC	Electric arcs counter	Integer	Input	Read only	Variable
COM_DEW	Command: Blocking by SC and XX	Boolean	Input	Full access	Variable
COM_OUT	Command: Display on UI out block's params	Boolean	Input	Full access	Variable
COM_DEP	Command: Enable MK	Boolean	Input	Full access	Variable
COM_DEL	Command: Blocks #1,2 to net	Boolean	Input	Full access	Variable
COM_UF	Command: Display on UI frequency and current	Boolean	Input	Full access	Variable
DKW	MUBR of the block overheated	Boolean	Input	Read only	Variable
DKZ	Short circuits on the block out	Boolean	Input	Read only	Variable
DK	MK of the block overheated	Boolean	Input	Read only	Variable
DE	Power and voltage on out present	Boolean	Input	Read only	Variable

Configuring and using

1. Create an output transport of the type "Serial" directly or by the "Sockets" gate, and set its Identifier like to "Sockets.out_IVE", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to address of the transport into step 1. Tracing for the address changing is supported.
Device address — to logical address of the device on the bus under the transport in step 1. Tracing for the address changing is supported.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes. Also you are able to send some commands to the device through the writable attributes.

2.7 OPTRIS CT/CTL (OPTRIS)	1.0	GPLv2	* => UserProtocol	en, uk, ru	Roman Savochenko

OPTRIS CT/CTL communication interface of "Optris" GmbH, from Berlin.

Sponsored by: Vassily Grigoriev, the Laboratory of Vacuum Technologies

Output user protocol's XML request structure
<mess addr="1" cs="1" err="1:Error">{req}</mess>

req — request/respond data;

addr — remote station address (0...15);

сs — use control sum for SET commands [0,1];

err — sets to result of the request.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	Serial.out_OPTRIS
addr	Device address	Integer	Input	Not attribute	Constant	1
Tproc	T process	Real	Input	Read only	Variable
Thead	T head	Real	Input	Read only	Variable
Tbox	T box	Real	Input	Read only	Variable
Tact	T act.	Real	Input	Read only	Variable
eps	IR epsilon	Real	Input	Full access	Variable
trans	IR transmission	Real	Input	Full access	Variable
spIll	Spot illumination	Logical	Input	Full access	Variable

Configuring and using

1. Create an output transport of the type "Serial" directly or by the "Sockets" gate, and set its Identifier like to "Serial.out_OPTRIS", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to address of the transport into step 1. Tracing for the address changing is supported.
Device address — to logical address of the device on the bus under the transport in step 1.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes. Also you are able to send some commands to the device through the writable attributes.

2.8 CTR 100, 101 (CTR)	1.0	GPLv2	* => UserProtocol	en, uk, ru	Roman Savochenko

The RS232C Serial Interface permits the communication between the digital Oerlikon Leybold Vacuum CERAVAC, from Köln.

Sponsored by: Vassily Grigoriev, the Laboratory of Vacuum Technologies

Output user protocol's XML request structure
<mess err="1:Error">{req}</mess>

req — request/respond data;

err — sets to result of the request.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	Serial.out_CTR
press	Pressure, Tor	Real	Output	Read only	Variable
zeroSet	Zero set	Logical	Input	Full access	Variable

Configuring and using

1. Create an output transport of the type "Serial" directly or by the "Sockets" gate, and set its Identifier like to "Serial.out_CTR", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to address of the transport into step 1. Tracing for the address changing is supported.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes. Also you are able to send some commands to the device through the writable attributes.

2.9 Shark Slave Communication Protocol (SSCP)	0.6	GPLv2	*	en, uk, ru	Roman Savochenko

Shark Slave Communication Protocol from EnergoCentrum PLUS, s.r.o.

Total complexity: 1.35 HD^[!]
Sponsored by, for whole complexity: Costumer Faster CZ

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport of the Ethernet network, Sockets	String	Input	Not attribute	Constant	SSCP
addr	Address [0...255]	Integer	Input	Not attribute	Constant	1
user	User	String	Input	Not attribute	Constant	admin
pass	Password	String	Input	Not attribute	Constant	rw
maxDtFrm	Maximum data frame size	Integer	Input	Not attribute	Constant	2048
listsDir	Folder of the list files	String	Input	Not attribute	Constant	SSCP
verPrt	Protocol version	Integer	Input	Read only	Variable
maxDtFrmServ	Server's maximum data frame size	Integer	Input	Read only	Variable
list	Variables selected for processing	Text	Input	Full access	Variable
this	Object	Object	Input	Not attribute	Variable

Configuring and using

1. Create an output transport of the type "Sockets", set its Identifier like to "SSCP", one for each the device.

2. Set proper address of the Sockets device to IP-address or host address of the remote device in the Ethernet network.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to address of the transport into step 1. Tracing for the address changing is supported.
Address — to logical address of the device on the bus under the transport in step 1.

6. RESULT: The logical parameter object will perform:

reading files of lists listsDir for creation and content forming of the attribute "selList" of list of all allowed device's attributes;
reading of content of the attribute list of selected device's attributes to dynamic form their representing attributes into the parameter object;
reading of the dynamic formed representing attributes;
checking for changes and writing of the dynamic formed representing attributes.

2.10 Pulsar-M (pulsarM)	1.0	GPLv2	*	en, uk, ru	Roman Savochenko

Pulsar-M counters protocol.

Sponsored by: Zubarev Dmitry, IP INTEGRAL

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	Serial.out_pulsar
addr	Address [0...99999999]	Integer	Input	Not attribute	Constant	12345678
nChnl	Channels number	Integer	Input	Full access	Variable	0
this	Object	Object	Input	Not attribute	Variable

Configuring and using

1. Create an output transport of the type "Serial" directly or by the "Sockets" gate, and set its Identifier like to "Serial.out_pulsar", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to address of the transport into step 1. Tracing for the address changing is supported.
Address — to logical address of the device on the bus under the transport in step 1. Tracing for the address changing is supported.

6. RESULT: The logical parameter object will: dynamically create needed attributes accordingly to the attribute "Channels number" value and perform interaction and placing of gathered data to the parameter attributes. Also you are able to change some writable attributes.

2.11 MTP 4D (MTP4D)	1.1	GPLv2	*	en,uk,ru	Roman Savochenko

The connection template of a simple vaccuumeter MTP 4D of the firm "Erstevak Ltd".

Total complexity: 0.3 HD^[!]
Sponsored by, for whole complexity: Magomed, SAVTECH

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	Serial.MTP
addr	Device address, [1...999]	Integer	Input	Not attribute	Constant	1
type	Device type	String	Input	Read only	Variable
P	Pressure	Real	Input	Read only	Variable
zeroP	Set zero	Boolean	Input	Full access	Variable
zeroAP	Set atmosphere	Boolean	Input	Full access	Variable
tr	Output transport	Object	Input	Not attribute	Variable
this	Object	Object	Input	Not attribute	Variable
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_frq	Frequency of calculation of the function, Hz	Real	Input	Not attribute	Variable	1000
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0

Configuring and using

1. Create an output transport of the type "Serial" directly or by the "Sockets" gate, and set its Identifier like to "MTP", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for the devices on one bus. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to address of the transport into step 1. Tracing for the address changing is supported.
Device address — to logical address of the device on the bus under the transport in step 1. Tracing for the address changing is supported.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes. Also you are able to change some writable attributes.

3 Counters of the resources

3.1 Heat counter computer VKT7 (VKT7)	1.0	GPLv2	* => UserProtocol	en, uk, ru	Roman Savochenko

Firm "Teplocom" (http://www.teplocom.spb.ru) computer "VKT-7" for complex heat measurement and counting. The device complex enough to provide more parameters, more history and accessed by a nonlinear Serial-based protocol at low speed. The template implements acquisition for all significant parameters, gets for their history by hours, days and result months. Also you can to append easily enough for processing of the remained parameters.

Total complexity: 4.9 HD^[!]
Sponsored by, for initial implementation on 4.0 HD^[!]: Vladislav Chubuk, Teplocom LTD

Output user protocol's XML request structure
<mess addr="1" err="1:Error">{req}</mess>

req — request/respond data;

addr — remote station address (0...254);

err — sets for the request result.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
imit	Imitation drift % (0-disable)	Real	Input	Not attribute	Constant	0
trAddr	Transport	String	Input	Not attribute	Constant	Transport.Serial.out_VKT7
arhH	Archiver: hours	String	Input	Not attribute	Constant
arhD	Archiver: days	String	Input	Not attribute	Constant
arhRes	Archiver: results-month	String	Input	Not attribute	Constant
maxDayDepth	Archiver: maximum depth of reading for not hours archivers, days	Integer	Input	Not attribute	Constant	366
lastResTm	Last result months read time (s)	Integer	Output	Full access	Variable	0
leftResTm	Left result months for read from archive	Integer	Output	Read only	Variable
lastDTm	Last days read time (s)	Integer	Output	Full access	Variable	0
leftDTm	Left days for read from archive	Integer	Output	Read only	Variable
lastHTm	Last hours read time (s)	Integer	Output	Full access	Variable
leftHTm	Left hours for read from archive	Integer	Output	Read only	Variable
diffTm	Difference time (server-counter), hours	Integer	Input	Read only	Variable
firmVer	Firmware version	Real	Input	Read only	Variable
abonId	Subscriber ID	String	Input	Read only	Variable
repDay	Report day	Integer	Input	Read only	Variable
netNum	Network number	Integer	Input	Read only	Variable
modelImpl	Model implementation	Integer	Input	Read only	Variable
tTypeM	t: dimension	String	Input	Read only	Variable
GTypeM	G: dimension	String	Input	Read only	Variable
VTypeM	V: dimension	String	Input	Read only	Variable
MTypeM	M: dimension	String	Input	Read only	Variable
PTypeM	P: dimension	String	Input	Read only	Variable
QoTypeM	Qo: dimension	String	Input	Read only	Variable
QntTypeHIM	ВНР: dimension	String	Input	Read only	Variable
QntTypeM	ВОК: dimension	String	Input	Read only	Variable
t1_1	t1 (Tв1)	Real	Input	Full access	Variable
t2_1	t2 (Tв1)	Real	Input	Full access	Variable
t3_1	t3 (Tв1)	Real	Input	Full access	Variable
V1_1	V1 (Tв1)	Real	Input	Full access	Variable
V2_1	V2 (Tв1)	Real	Input	Full access	Variable
V3_1	V3 (Tв1)	Real	Input	Full access	Variable
M1_1	M1 (Tв1)	Real	Input	Full access	Variable
M2_1	M2 (Tв1)	Real	Input	Full access	Variable
M3_1	M3 (Tв1)	Real	Input	Full access	Variable
P1_1	P1 (Tв1)	Real	Input	Full access	Variable
P2_1	P2 (Tв1)	Real	Input	Full access	Variable
Mg_1	Mg (Tв1)	Real	Input	Full access	Variable
Qo_1	Qo (Tв1)	Real	Input	Full access	Variable
Qg_1	Qg (Tв1)	Real	Input	Full access	Variable
dt_1	dt (Tв1)	Real	Input	Full access	Variable
BNR_1	ВНР (Tв1)	Real	Input	Full access	Variable
BOC_1	ВОС (Tв1)	Real	Input	Full access	Variable
G1_1	G1 (Tв1)	Real	Input	Full access	Variable
G2_1	G2 (Tв1)	Real	Input	Full access	Variable
t1_2	t1 (Tв2)	Real	Input	Full access	Variable
t2_2	t2 (Tв2)	Real	Input	Full access	Variable
t3_2	t3 (Tв2)	Real	Input	Full access	Variable
V1_2	V1 (Tв2)	Real	Input	Full access	Variable
V2_2	V2 (Tв2)	Real	Input	Full access	Variable
V3_2	V3 (Tв2)	Real	Input	Full access	Variable
M1_2	M1 (Tв2)	Real	Input	Full access	Variable
M2_2	M2 (Tв2)	Real	Input	Full access	Variable
M3_2	M3 (Tв2)	Real	Input	Full access	Variable
P1_2	P1 (Tв2)	Real	Input	Full access	Variable
P2_2	P2 (Tв2)	Real	Input	Full access	Variable
Mg_2	Mg (Tв2)	Real	Input	Full access	Variable
Qo_2	Qo (Tв2)	Real	Input	Full access	Variable
Qg_2	Qg (Tв2)	Real	Input	Full access	Variable
dt_2	dt (Tв2)	Real	Input	Full access	Variable
BNR_2	ВНР (Tв2)	Real	Input	Full access	Variable
BOC_2	ВОС (Tв2)	Real	Input	Full access	Variable
G1_2	G1 (Tв2)	Real	Input	Full access	Variable
G2_2	G2 (Tв2)	Real	Input	Full access	Variable

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "VKT7", one for each the devices.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Create or use a minutes (current ones) value archivator object (1m, period=60sek.).

6. Create a hours value archivator object (arhH, period=3600sek.), a days value archivator object (arhD, 86400sek.) and a result month value archivator object (arhM, 86400sek.). Set the "Period archiving (sec)" property of the archivators to '0' for disable the data flow from the archive buffer.

7. Into the tab "Template configuration" of the logical parameter object you need to set:

Imitation drift % — to '0' for the imitation disable.
Transport — to path of the transport into step 1, like to "Transport.Serial.out_VKT7".
Archiver: hours — to the hours archiver into step 6, like to "FSArch.arhH".
Archiver: days — to the days archiver into step 6, like to "FSArch.arhD".
Archiver: results-month — to the result month archiver into step 6, like to "FSArch.arhM".
Archiver: maximum depth of reading for not hours archivers, days — to needed depth of not hours archives reading, in days.

8. Into the tab "Archiving" to set archiving for needed attributes by the archivators.

9. RESULT: The logical parameter object will perform interaction and placing of current gathered data to the parameter attributes and the current archive. Other archives' data will read in parallel from the previously set depth per one value for the period i.e. one day (for the days archive) per the minute period and up to the current and last value.

3.2 Mercury 200 (m200)	1.0	GPLv2	* => UserProtocol	en, uk, ru	Arsen Zakojan

One phase counter of electricity Mercury 200, 203.2Т, 206 from the firm "Incotex" (http://www.incotexcom.ru)

Output user protocol's XML request structure
<req first="255" second="16777215" data="{req}">{resp}</req>

req — request data;

resp — respond data;

first, second — first and three of second's bytes of the common address (0...4294967295).

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
s	Energy from reset, tariffs sum	String	Input	Read only	Variable
t1	Energy from reset, tariff 1	Real	Input	Read only	Variable
t2	Energy from reset, tariff 2	Real	Input	Read only	Variable
t3	Energy from reset, tariff 3	Real	Input	Read only	Variable
t4	Energy from reset, tariff 4	Real	Input	Read only	Variable
U	Voltage U(V)	Real	Input	Read only	Variable
I	Current I(A)	Real	Input	Read only	Variable
P	Power P(W)	Real	Input	Read only	Variable
transport	Transport	String	Input	Not attribute	Constant	merc200
netaddr	Network address	Real	Input	Not attribute	Constant	1
naladchik	Coded address by the program Fixer+	Boolean	Input	Not attribute	Constant	0
tarif	Read energy from reset	Boolean	Input	Not attribute	Constant	1
UIP	Read current values	Boolean	Input	Not attribute	Constant	1
first	First byte of the address	Integer	Input	Not attribute	Variable
second	Last 3 bytes of the address	Integer	Input	Not attribute	Variable
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "merc200", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to Identifier of the transport into step 1.
Network address — to logical address of the device on the bus under the transport in step 1.
Coded address by the program Fixer+ — set the flag for counters coded by the program. Most likely the address will equal to apartment number.
Read energy from reset — set the flag if you need the data.
Read current values — set the flag to read current values.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes.

3.3 Mercury 230 (m230)	1.0	GPLv2	* => UserProtocol	en, uk, ru	Arsen Zakojan

Three phase counter of electricity Mercury 230, 231, 232, 233, 234, 236 from the firm "Incotex" (http://www.incotexcom.ru)

Output user protocol's XML request structure
<req netaddr="255" data="{req}">{resp}</req>

req — request data;

resp — respond data;

netaddr — network address; for counters Mercury 230, 231 and 233 the tree last digits are serial number or they are last two digits for the number more to 240; if the last numbers are zero, the network address is "1"; universal, broadcast address is "0".

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
answer	Answer to the password request	String	Input	Read only	Variable
TS	Read energy of tariffs sum	Boolean	Input	Not attribute	Constant	0
T1	Read energy of tariff 1	Boolean	Input	Not attribute	Constant	0
T2	Read energy of tariff 2	Boolean	Input	Not attribute	Constant	0
T3	Read energy of tariff 3	Boolean	Input	Not attribute	Constant	0
T4	Read energy of tariff 4	Boolean	Input	Not attribute	Constant	0
P	Read power P	Boolean	Input	Not attribute	Constant	0
Q	Read power Q	Boolean	Input	Not attribute	Constant	0
S	Read power S	Boolean	Input	Not attribute	Constant	0
U	Read voltage U	Boolean	Input	Not attribute	Constant	0
I	Read current I	Boolean	Input	Not attribute	Constant	0
K	Read power coefficient	Boolean	Input	Not attribute	Constant	0
F	Read frequency F	Boolean	Input	Not attribute	Constant	0
N	Read serial number	Boolean	Input	Not attribute	Constant	0
TSAp	Energy from resetting, tariffs sum A+	Real	Input	Read only	Variable
TSAm	Energy from resetting, tariffs sum A-	Real	Input	Read only	Variable
TSRp	Energy from resetting, tariffs sum R+	Real	Input	Read only	Variable
TSRm	Energy from resetting, tariffs sum R-	Real	Input	Read only	Variable
T1Ap	Energy from resetting, tariff 1 A+	Real	Input	Read only	Variable
T1Am	Energy from resetting, tariff 1 A-	Real	Input	Read only	Variable
T1Rp	Energy from resetting, tariff 1 R+	Real	Input	Read only	Variable
T1Rm	Energy from resetting, tariff 1 R-	Real	Input	Read only	Variable
T2Ap	Energy from resetting, tariff 2 A+	Real	Input	Read only	Variable
T2Am	Energy from resetting, tariff 2 A-	Real	Input	Read only	Variable
T2Rp	Energy from resetting, tariff 2 R+	Real	Input	Read only	Variable
T2Rm	Energy from resetting, tariff 2 R-	Real	Input	Read only	Variable
T3Ap	Energy from resetting, tariff 3 A+	Real	Input	Read only	Variable
T3Am	Energy from resetting, tariff 3 A-	Real	Input	Read only	Variable
T3Rp	Energy from resetting, tariff 3 R+	Real	Input	Read only	Variable
T3Rm	Energy from resetting, tariff 3 R-	Real	Input	Read only	Variable
T4Ap	Energy from resetting, tariff 4 A+	Real	Input	Read only	Variable
T4Am	Energy from resetting, tariff 4 A-	Real	Input	Read only	Variable
T4Rp	Energy from resetting, tariff 4 R+	Real	Input	Read only	Variable
T4Rm	Energy from resetting, tariff 4 R-	Real	Input	Read only	Variable
PS	Power P(W) by the phases sum	Real	Input	Read only	Variable
P1	Power P(W) by the phase 1	Real	Input	Read only	Variable
P2	Power P(W) by the phase 2	Real	Input	Read only	Variable
P3	Power P(W) by the phase 3	Real	Input	Read only	Variable
QS	Power Q(var) by the phases sum	Real	Input	Read only	Variable
Q1	Power Q(var) by the phase 1	Real	Input	Read only	Variable
Q2	Power Q(var) by the phase 2	Real	Input	Read only	Variable
Q3	Power Q(var) by the phase 3	Real	Input	Read only	Variable
SS	Power S(VA) by the phases sum	Real	Input	Read only	Variable
S1	Power S(VA) by the phase 1	Real	Input	Read only	Variable
S2	Power S(VA) by the phase 2	Real	Input	Read only	Variable
S3	Power S(VA) by the phase 3	Real	Input	Read only	Variable
U1	Voltage U(V) by the phase 1	Real	Input	Read only	Variable
U2	Voltage U(V) by the phase 2	Real	Input	Read only	Variable
U3	Voltage U(V) by the phase 3	Real	Input	Read only	Variable
I1	Current I(A) by the phase 1	Real	Input	Read only	Variable
I2	Current I(A) by the phase 2	Real	Input	Read only	Variable
I3	Current I(A) by the phase 3	Real	Input	Read only	Variable
KS	Power coefficient by the phases sum	Real	Input	Read only	Variable
K1	Power coefficient by the phase 1	Real	Input	Read only	Variable
K2	Power coefficient by the phase 2	Real	Input	Read only	Variable
K3	Power coefficient by the phase 3	Real	Input	Read only	Variable
F1	Frequency F(Hz)	Real	Input	Read only	Variable
N1	Serial number	String	Input	Read only	Variable
netaddr	Network address (0...240)	Integer	Input	Not attribute	Constant	1
password	Password	String	Input	Not attribute	Constant	111111
transport	Transport	String	Input	Not attribute	Constant	merc230
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000

Configuring and using

1. Create an output transport of the type "Serial" and set its Identifier like to "merc230", one for each the devices' used serial bus.

2. Set proper address and timeouts of the Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to Identifier of the transport into step 1.
Network address (0...240) — to logical address of the device on the bus under the transport in step 1.
Password — first level password, by default 111111.
Set flags for all parameters you need to read.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes.

3.4 Nik2303I (Nik2303I)	1.0	GPLv2	* => UserProtocol	en, uk, ru	Ruslan Yarmoliuk

Three phase counter of electricity NIK 2303 from firm NIK LLC (http://www.nik.net.ua).

Output user protocol's XML request structure
<req SN="1234567" cntr="0x10">{resp}</req>

SN — serial number of the counter;

cntr — control word;

resp — respond data.

Template IOs

Identifier	Parameter	Type	Mode	Attribute	Configuration	Value
transport	Transport	String	Input	Not attribute	Constant	Sockets.out_
serial	Factory number of the counter	String	Input	Not attribute	Constant
passw	Password	String	Input	Not attribute	Constant	1111111111111111
kT	Coefficient of transformation	Integer	Input	Not attribute	Constant	1
T0	Current values	Boolean	Input	Not attribute	Constant	0
T1	Current values tariff T1	Boolean	Input	Not attribute	Constant	0
T2	Current values tariff T2	Boolean	Input	Not attribute	Constant	0
T3	Current values tariff T3	Boolean	Input	Not attribute	Constant	0
U	Instantaneous value "Voltage"	Boolean	Input	Not attribute	Constant	0
I	Instantaneous value "Current"	Boolean	Input	Not attribute	Constant	0
P	Instantaneous value "Power"	Boolean	Input	Not attribute	Constant	0
kP	Instantaneous value "Power coefficient"	Boolean	Input	Not attribute	Constant	0
Q	Instantaneous value "Power reactive"	Boolean	Input	Not attribute	Constant	0
K	Instantaneous value "Vectors angle"	Boolean	Input	Not attribute	Constant	0
Ae	А+(kW*h)	Real	Output	Read only	Variable
Ae_	А-(kW*h)	Real	Output	Read only	Variable
Re	R+(1+2quadrant)(kVar*h)	Real	Output	Read only	Variable
Re_	R-(3+4quadrant)(kVar*h)	Real	Output	Read only	Variable
Ae1	А1+(kW*h)	Real	Output	Read only	Variable
Ae_1	А1-(kW*h)	Real	Output	Read only	Variable
Re1	R1+(1+2quadrant)(kVar*h)	Real	Output	Read only	Variable
Re_1	R1-(3+4quadrant)(kVar*h)	Real	Output	Read only	Variable
Ae2	А2+(kW*h)	Real	Output	Read only	Variable
Ae_2	А2-(kW*h)	Real	Output	Read only	Variable
Re2	R2+(1+2quadrant)(kVar*h)	Real	Output	Read only	Variable
Re_2	R2-(3+4quadrant)(kVar*h)	Real	Output	Read only	Variable
Ae3	А3+(kW*h)	Real	Output	Read only	Variable
Ae_3	А3-(kW*h)	Real	Output	Read only	Variable
Re3	R3+(1+2quadrant)(kVar*h)	Real	Output	Read only	Variable
Re_3	R3-(3+4quadrant)(kVar*h)	Real	Output	Read only	Variable
U1	Phase voltage 1(V)	Real	Output	Read only	Variable
U2	Phase voltage 2(V)	Real	Output	Read only	Variable
U3	Phase voltage 3(V)	Real	Output	Read only	Variable
I1	Phase current 1(A)	Real	Output	Read only	Variable
I2	Phase current 2(A)	Real	Output	Read only	Variable
I3	Phase current 3(A)	Real	Output	Read only	Variable
kP1	Power coeff. cos φ phase 1	Real	Output	Read only	Variable
kP2	Power coeff. cos φ phase 2	Real	Output	Read only	Variable
kP3	Power coeff. cos φ phase 3	Real	Output	Read only	Variable
Psum	Summary active power (kW)	Real	Output	Read only	Variable
P1	Active power phase 1 (kW)	Real	Output	Read only	Variable
P2	Active power phase 2 (kW)	Real	Output	Read only	Variable
P3	Active power phase 3 (kW)	Real	Output	Read only	Variable
Qsum	Summary reactive power (kVar)	Real	Output	Read only	Variable
Q1	Reactive power phase 1 (kVar)	Real	Output	Read only	Variable
Q2	Reactive power phase 2 (kVar)	Real	Output	Read only	Variable
Q3	Reactive power phase 3 (kVar)	Real	Output	Read only	Variable
V12	Vector angle U1_U2 (degr.)	Integer	Output	Read only	Variable
V13	Vector angle U1_U3 (degr.)	Integer	Output	Read only	Variable
this	Object	Object	Input	Not attribute	Variable
NAME	Name	String	Input	Read only	Variable
SHIFR	Shifr	String	Input	Read only	Variable
DESCR	Description	String	Input	Read only	Variable
f_stop	Function stop flag	Boolean	Input	Not attribute	Variable	0
f_err	Function error	String	Input	Not attribute	Variable	0
f_start	Function start flag	Boolean	Input	Not attribute	Variable	0
f_frq	Function calculate frequency (Hz)	Real	Input	Not attribute	Variable	1000

Configuring and using

1. Create an output transport of the type "Sockets" or "Serial" and set its Identifier like to "nik2303", one for each the device.

2. Set proper address and timeouts of the Sockets or Serial device.

3. Create and start a logical controller object or use any presented one with the needed scheduling properties.

4. Create a logical parameter object and select the template for that, one for each the devices. Enable the parameter.

5. Into the tab "Template configuration" of the logical parameter object you need to set:

Transport — to Identifier of the transport into step 1.
Factory number of the counter — to proper factory number of the counter.
Password — first level password, by default 1111111111111111.
Coefficient of transformation — at accounting through the current transformers set the coefficient, by default it us — 1.
Set flags for all parameters you need to read.

6. RESULT: The logical parameter object will perform interaction and placing of gathered data to the parameter attributes.

Бібліотеки/Пристрої

Contents

1 Загальні протоколи

1.1 Сканер ModBus (ModBusScan)

1.2 ModBus base (mbBase)

1.3 DCON Protocol + Input AI (DCON_Prt)

1.4 DCON Protocol + Input AO (DCON_Prt_AO)

1.5 DCON Protocol + Input DI (DCON_Prt_DI)

1.6 DCON Protocol + Input DO (DCON_Prt_DO)

1.7 Distributed Network Protocol 3 (DNP3)

1.8 IEC-60870 (IEC60870)

1.9 IEC-62056 (IEC62056)

1.10 OWEN (OWEN)

2 Industrial automation devices

2.1 Elemer TM510x (TM510x)

2.2 EDWARDS TURBOMOLECULAR PUMPS (SCU750)

2.3 Sycon Multi Drop Protocol (SMDP)

2.4 Power supply for turbomolecular pumps (TMH)

2.5 Temperature measurement IT-3 (IT3)

2.6 Power supply of beam-electrons evaporator (IVE-452HS-02)

2.7 OPTRIS CT/CTL (OPTRIS)

2.8 CTR 100, 101 (CTR)

2.9 Shark Slave Communication Protocol (SSCP)

2.10 Pulsar-M (pulsarM)

2.11 MTP 4D (MTP4D)

3 Counters of the resources

3.1 Heat counter computer VKT7 (VKT7)

3.2 Mercury 200 (m200)

3.3 Mercury 230 (m230)

3.4 Nik2303I (Nik2303I)
