Модули/Шлюз сбора данных

Основной функцией данного модуля является отражение данных подсистемы "Сбор данных" удалённых OpenSCADA станций на локальные. В своей работе модуль использует Собственный Протокол OpenSCADA и сервисные функции подсистемы "Сбор данных".

Модулем реализуются следующие функции:

• Отражение структуры параметров подсистемы "Сбор данных" удалённой станции. Эта структура, при работе, может периодически синхронизироваться.
• Доступ к конфигурации параметров. Конфигурация параметров контроллеров удалённых станций прозрачно отражается, что позволяет менять её удалённо.
• Доступ к текущим значениям атрибутов параметров и возможность их модификации. Значения атрибутов параметров обновляются с периодичностью исполнения локального объекта контроллера. Запросы на модификацию атрибутов транслируются на удалённую станцию.
• Отражение архивов значений отдельных атрибутов параметров. Реализовано отражение архивов двумя способами. Первый способ предусматривает создание локального архива для атрибута и его синхронизацию с удалённым, при этом поддерживается восстановление архива на время недоступности удалённой станции. Второй способ предусматривает трансляцию запросов локального архива к архиву удалённой станции.
• Отражение сообщений выбранных источников данных удалённой станции в локальном архиве сообщений с префиксом "{Станция}:", включая и нарушения (сообщения с отрицательным уровнем).
• Предоставление реализации механизма вертикального резервирования, а именно возможность отражения данных с нескольких станций одного уровня.
• Реализация функции горизонтального резервирования, а именно совместной работы с удалённой станцией этого же уровня.

Использование доступных схем резервирования наглядно представлено на рисунке 1.

Рис.1. Горизонтальное и вертикальное резервирование.

1 Объект контроллера

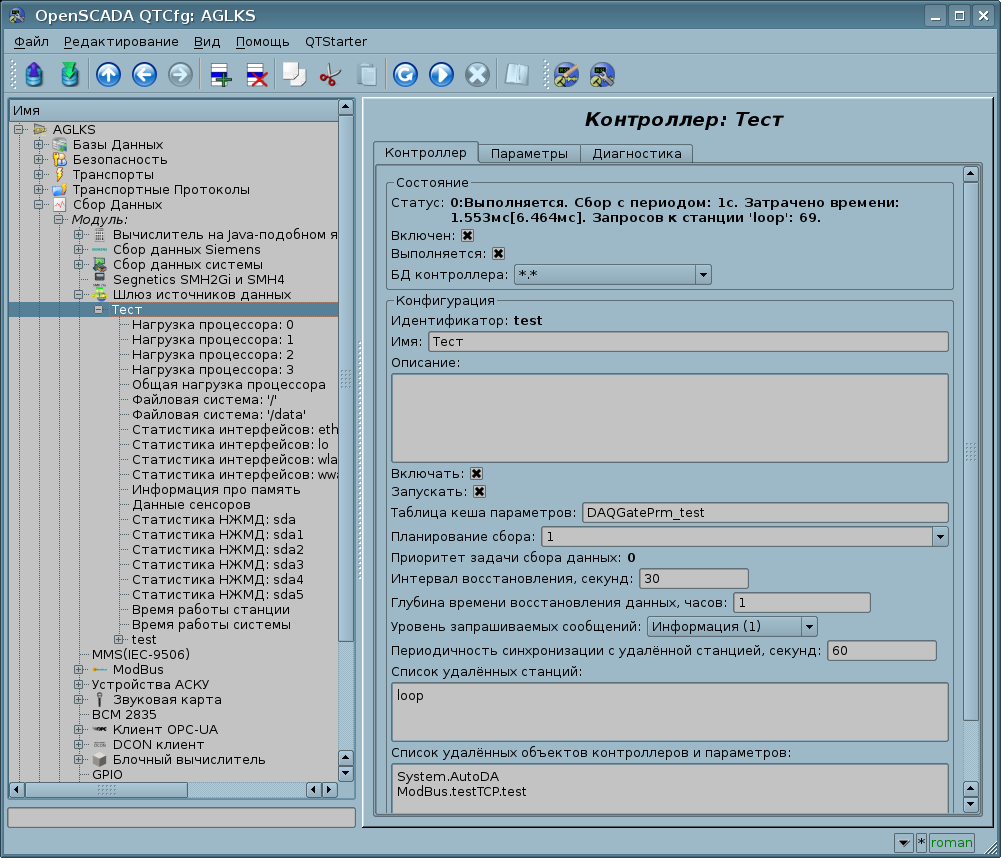

Для добавления источника данных создаётся и конфигурируется объект контроллера OpenSCADA. Пример вкладки конфигурации объекта контроллера данного типа изображен на рисунке 2.

Рис.2. Вкладка конфигурации объекта контроллера.

С помощью этой вкладки можно установить:

• Состояние объекта контроллера, а именно: статус, "Включен", "Выполняется" и имя БД, содержащей конфигурацию.
• Идентификатор, имя и описание контроллера.
• Состояние "Включен" и "Выполняется", в которое переводить контроллер при запуске.
• Таблица хранения кеша параметров, которые создаются даже при недоступности источника данных.
• Политика планирования и приоритет задачи сбора данных.
• Интервал времени повторения попытки восстановления связи с потерянной станцией, в секундах.
• Максимальная глубина данных архива значений и сообщений для восстановления при запуске, в часах. Ноль для отключения доступа к удалённому архиву.
• Уровень запрашиваемых сообщений источников данных.
• Периодичность синхронизации с удалённой станцией в секундах. Ноль для отключения периодической синхронизации и -1 также для отключения синхронизации при запуске.
• Список отражаемых удалённых станций. Несколько станций в списке включают механизм вертикального резервирования.
• Список отражаемых объектов контроллеров и параметров. В списке можно указывать как только объекты контроллеров, для отражения всех их параметров, так и отдельно взятые параметры.
• Команда перехода к конфигурации перечня удалённых станций OpenSCADA.
• Осуществлять автоматическое удаление параметров и атрибутов для актуализации к текущему состоянию.

В производственном режиме лучше эту опцию отключать!

• Помещение различных контроллеров в отдельные виртуальные параметры.

2 Параметры

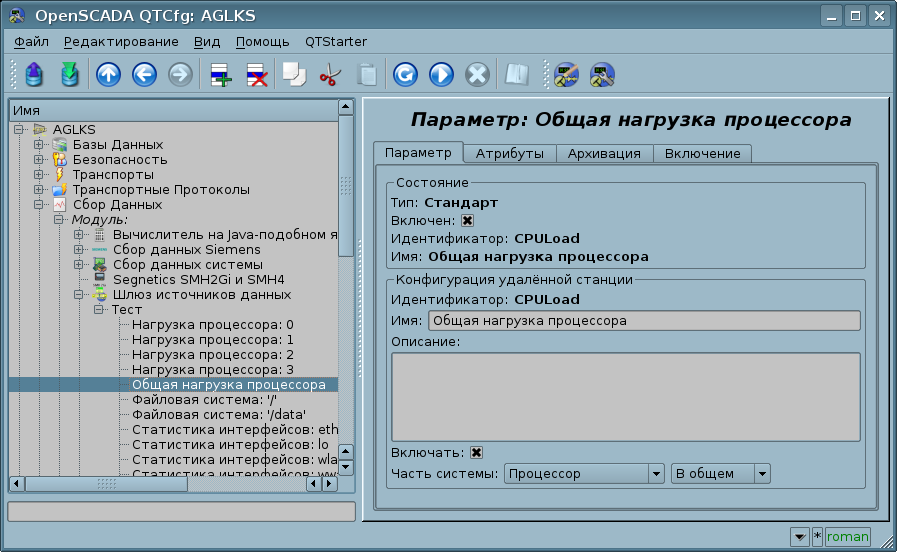

Модуль хотя и предоставляет возможность создания параметров вручную, однако это лишено смысла, поскольку такой параметр, при отсутствии его на удалённой станции, будет пустым. Все параметры создаются автоматически с учётом списка отражаемых объектов контроллеров и параметров. Параметры могут быть сохранёны в кеш для последующего их создания даже при отсутствии связи с удалённой станцией. Пример отраженного параметра приведён на рисунке 3.

Рис.3. Вкладка конфигурации отражённого параметра.

3 Замечания

В работе с этим модулем, в целом, рекомендуется следующий порядок:

• На время активной разработки, а соответственно и изменения структуры параметров удалённой станции, нужно включить синхронизацию с периодичностью секунд 60 и разрешить удаление параметров и атрибутов.
• Перед запуском в производство нужно: выключить синхронизацию, периодичностью 0, запретить удаление параметров и атрибутов и сохранить текущую структуру параметров, сохранением объекта контролера. Это нужно для минимизации трафика и нагрузки удалённой станции обменом, что особенно важно для высоко-нагруженных ПЛК, поскольку синхронизация хотя и распределяет синхронизацию отдельных параметров по тактами цикла обмену, но все-же является ресурсоёмкой функцией.
• Выполнение сервисных изменений структуры нужно осуществлять следующим образом:
  • изменяется структура параметров удалённой станции;
  • включается синхронизация, установкой её периода в 10 секунд;
  • ожидаются эти 10 секунд для синхронизации и проверяется её выполнение, наличием изменений;
  • выключается синхронизация, установкой её периода в 0 секунд;
  • сохраняется структура отражённый параметров, сохранением объекта контроллера шлюза.
